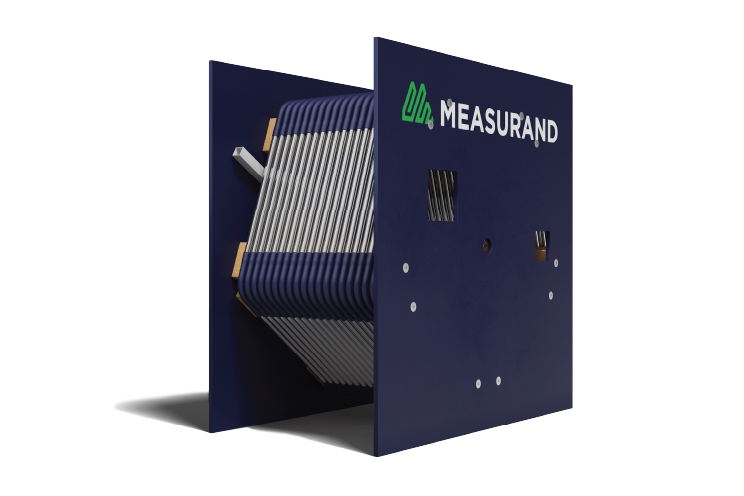

SAAV EXTEND
Уникальная технология Measurand, разработанная 25 лет назад, делает ShapeArray™ единственным запатентованным прибором геотехнического мониторинга в своем роде.
ShapeArray представляет более ясную картину подземного движения и имеет несравненную прочность к деформации.
Автоматизированный инклинометрический прибор установил новый стандарт легкой установки и сбора данных.
-
Технические характеристики
- ДЛИНА СЕГМЕНТА 500 мм (шов к шву)
- НАРУЖНЫЙ ДИАМЕТР ВНУТРЕННЕГО КАНАЛА И ОБСАДНОЙ ТРУБЫ Обсадная труба инклинометра 70 мм или 85 мм
- НАРУЖНЫЙ ДИАМЕТР SAAV EXTEND 49 мм
- МИН. ДЛИНА СЕГМЕНТА SAAV EXTEND LIFT EXTENSION 1 м
- МАКС. ОБЩАЯ ДЛИНА SAAV EXTEND До 200 м (сегменты 500 мм)
- ПРОЧНОСТЬ НА РАЗРЫВ 113 кгс (самая слабая точка SAAV)
- 320 кгс (соединитель)
- ВОДОНЕПРОНИЦАЕМОСТЬ 2000 кПа (200 м воды)
- НОМИНАЛЬНОЕ ЗНАЧЕНИЕ СОЕДИНИТЕЛЯ ДЛЯ ДАВЛЕНИЯ ВОДЫ Состыкованный: 7000 кПа (700 м воды)
- Открытый: 1400 кПа (140 м воды)
- ТРЕБОВАНИЯ К ПИТАНИЮ 12 Впст (12 - 16,5) при 1,8 мА/сегмент
- 12 Впст (12 - 16,5) при 0,4 мА/сегмент
- (режим работы с низким потреблением мощности)
- ТОЧНОСТЬ СИСТЕМЫ¹²³ ± 0,5 мм для 30 м ShapeArray
- ТОЧНОСТЬ СЕГМЕНТА⁴ ± 0,0050° (0,09 мм/м)
-
Струнный пьезометр точно используется для:
- ShapeArray растет вместе с вашей стратегией SAAV Extend оснащен встроенными датчиками удобными для вашего пользования.
- Длина отдельных сегментов датчика 500 мм каждый, которые могут объединены и быть общей длиной до 200 м.
- Простая установка в полевых условиях Резьбовые коннекторы, затягиваемые вручную, SAAV Extend позволяют заказчикам легко добавлять сегменты (удлинительные) без дополнительных инструментов.
- Добавление новых удлинительных сегментов выполняется простым поворотом, а выравнивающие метки на соединителях поддерживают азимут массива ShapeArray.
- Тотальный контроль зоны мониторинга Заказчики могут использовать сегменты без встроенных датчиков впервые представленные с SAAV в дополнение к удлинительным сегментам SAAV Extend, чтобы направить весь встроенный датчик в интересующую геологическую зону.
